Fabriquer une suspension à LED


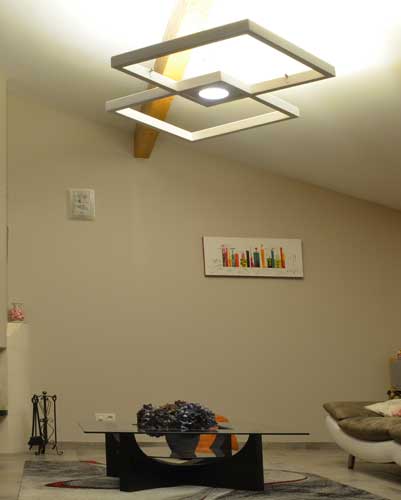

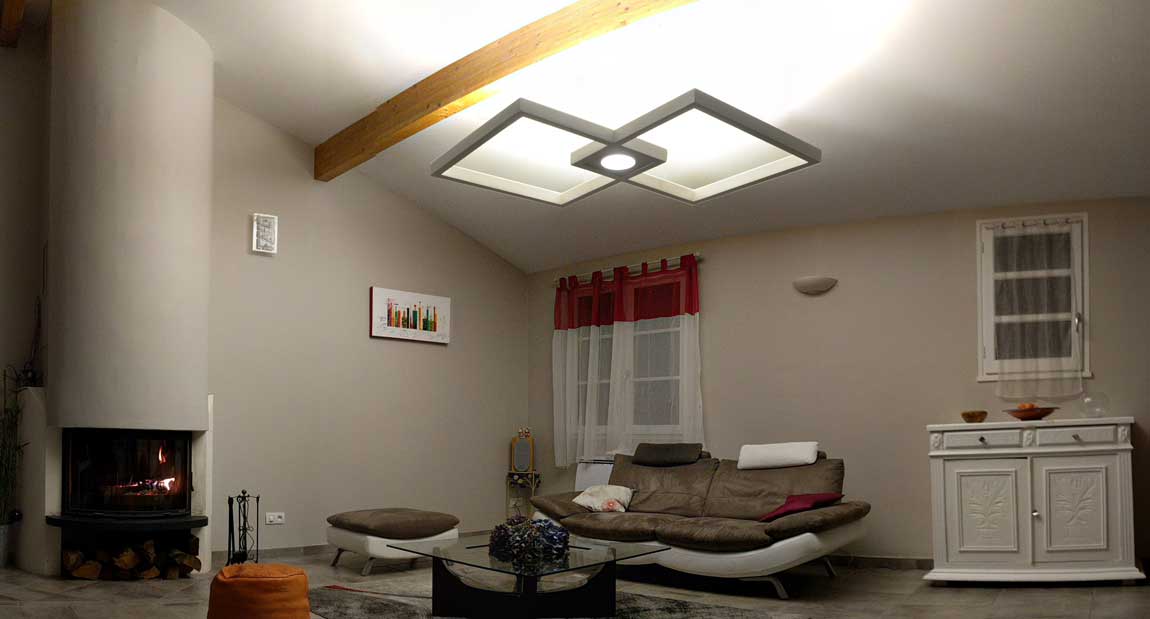

UN GRAND PLAFONNIER

... pour

éclairer confortablement votre pièce de vie avec un luminaire élégant et discret.


Le ruban de LED installé sur la périphérie du luminaire et orienté vers le plafond diffusera la lumière harmonieusement dans la pièce. Le spot central fournira un éclairage direct pour éclairer une table, un coin de lecture, etc.

On pourra régler l'ambiance et l'intensité lumineuse du ruban de LED et du spot central avec une télécommande.

niveau-difficulte-construction
Attention, réalisation délicate car il faudra apporter un soin tout particulier aux découpes des plaques qui devront être très précises pour réussir la fabrication de ce luminaire.
Télécharger le plan avec toutes les dimensions et le schéma électrique. telecharger-plan-suspension-luminaire
plan-fabriquer-suspension-a-LEDs-2

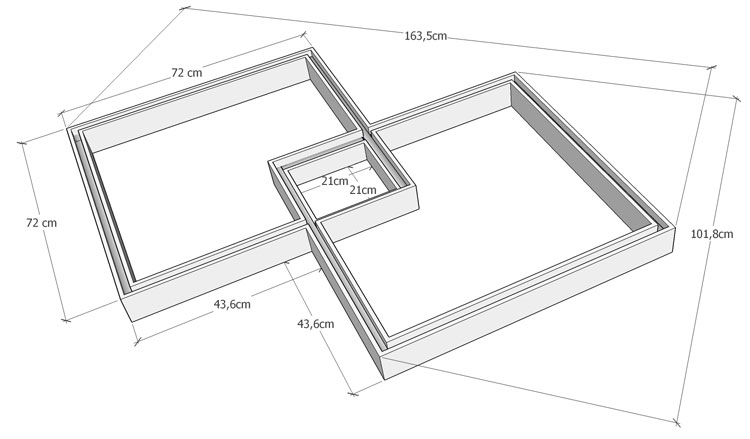

Dimensions

plan-fabriquer-suspension-a-LEDs-1

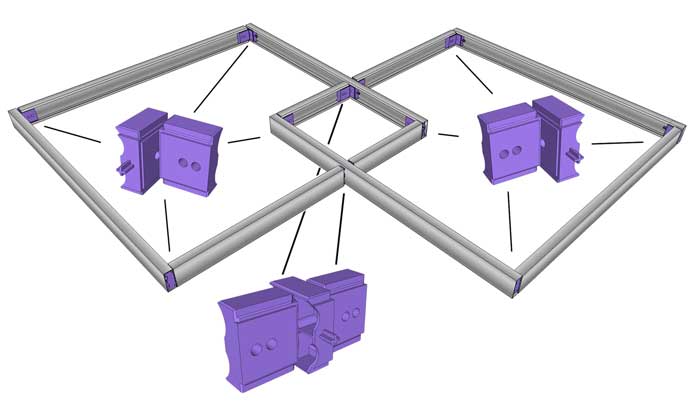

Vue 3D

plan-fabriquer-suspension-a-LEDs-2

CRÉER LA STRUCTURE MÉTALLIQUE

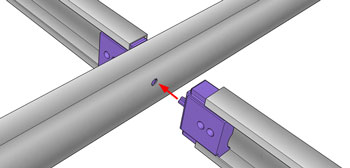

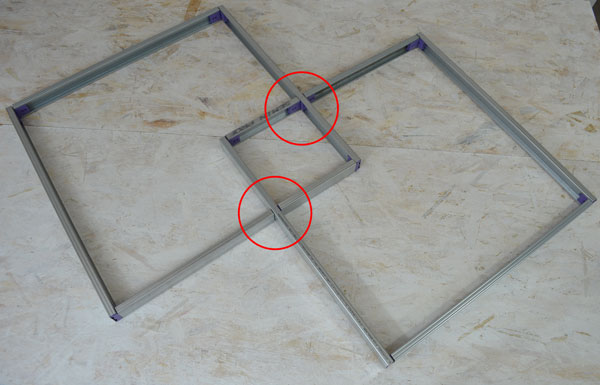

Une fois les fourrures métalliques coupées aux bonnes dimensions (voir plan), on les assemble pour créer l'ossature métallique du luminaire. Sur la partie centrale, percer 2 des montants centraux (diam 8mm) afin d'y insérer une mini-cale et créer une jonction en croix.

fabriquer-luminaire-LEDs-3
fabriquer-luminaire-LEDs-1

PLAQUER LA STRUCTURE

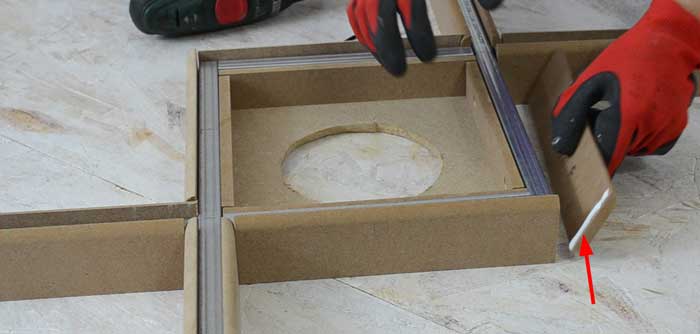

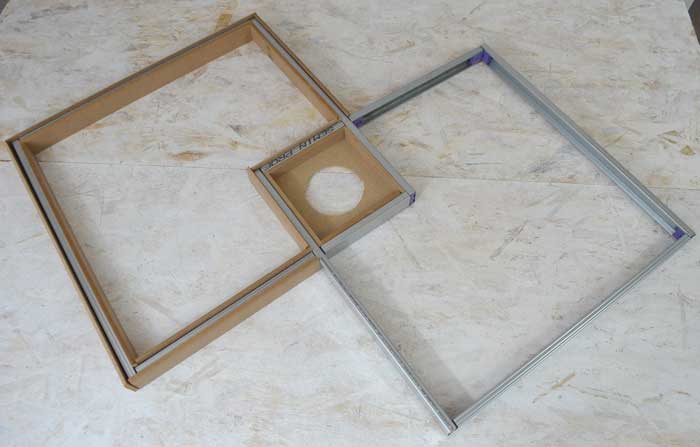

Positionner la plaque centrale qui accueillera le grand spot et installer toutes les plaques de parement à l'intérieur et à l'extérieur de l'ossature métallique. Les maintenir en position avec des pinces.
Note : Les plaques dépassent légèrement (quelques millimètres) créant une "goulotte" sur la périphérie, c'est là que viendra se placer

le ruban de LEDs

.
fabriquer-luminaire-LEDs-4
fabriquer-luminaire-LEDs-5
fabriquer-luminaire-LEDs-6

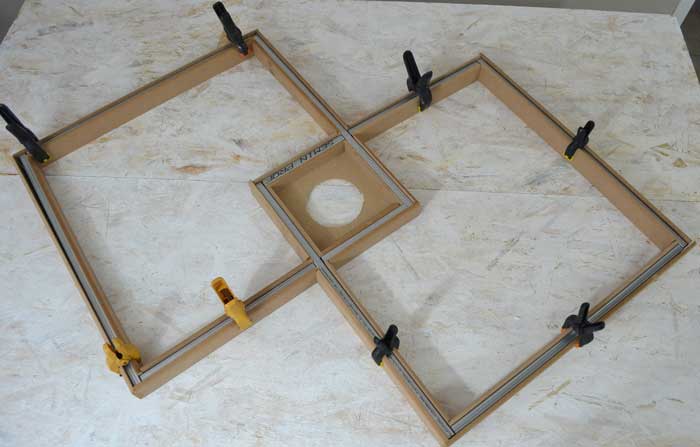

Mettre de la colle sur le champ des plaques pour bien renforcer les liaisons.

fabriquer-luminaire-LEDs-7

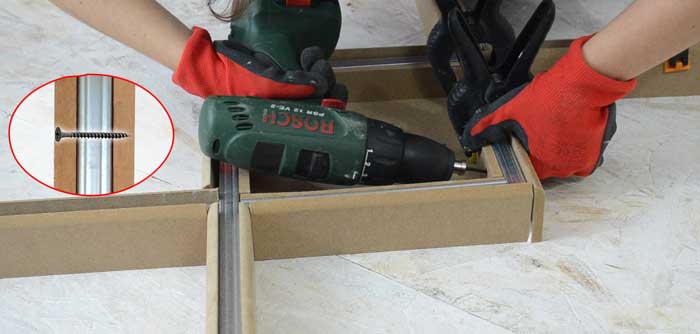

Utiliser des vis de 35 mm de façon à visser simultanément les 2 plaques de chaque coté de l'ossature métallique.

fabriquer-luminaire-LEDs-8

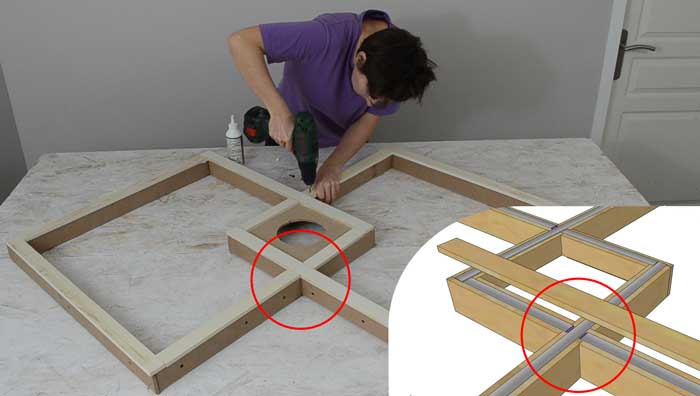

Retourner la construction. Coller et visser les plaques sur le fond de l'ossature. Pour la solidité de l'ensemble, veuiller à utiliser une plaque qui recouvre les morceaux de fourrure comme représenté sur la photo ci-dessus.

fabriquer-luminaire-LEDs-9

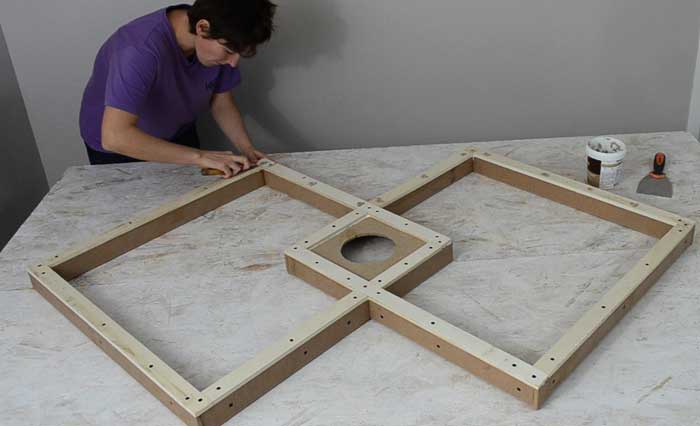

Reboucher les trous des têtes de vis avec de la pâte à bois.

FINITIONS

fabriquer-luminaire-LEDs-10

Appliquer de l'enduit de finition pour boucher toutes les aspérités.

fabriquer-luminaire-LEDs-11

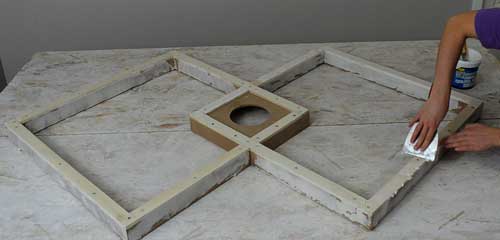

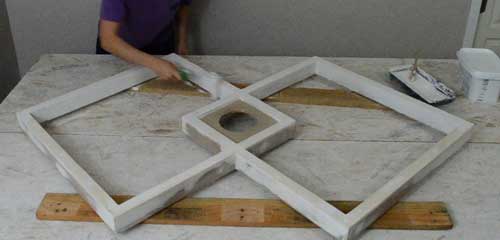

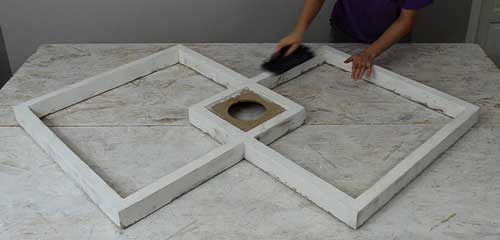

Poncer avec une câle à poncer.

fabriquer-luminaire-LEDs-12

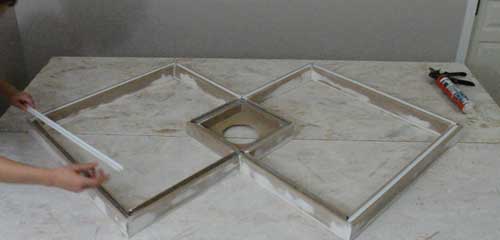

Coller des baguettes en plastique sur la périphérie (pour le ruban de LEDs).

fabriquer-luminaire-LEDs-13

Un petit coup de peinture, une première couche d'apprêt (ou sous-couche) puis deux couches de finition.

fabriquer-luminaire-LEDs-14

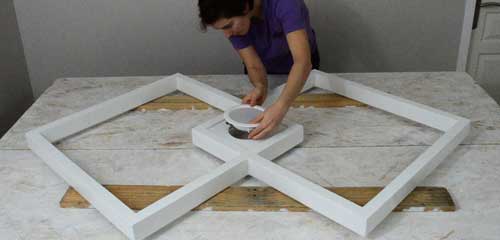

Positionner le grand spot central.

fabriquer-luminaire-LEDs-15

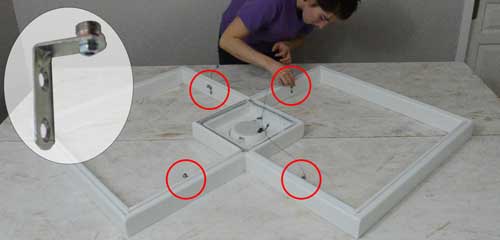

Installer les cables de la suspension. Ici on a utilisé des petites équerres que l'on a vissées dans les flancs de la suspension.

ÉLECTRICITÉ



fabriquer-luminaire-LEDs-16

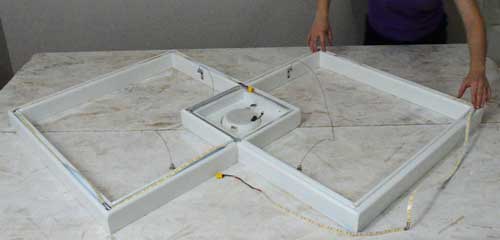

Installer le ruban de LED dans les goulottes en plastique.

fabriquer-luminaire-LEDs-17

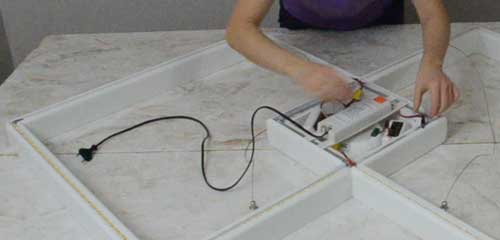

Cabler les équipements dans la partie centrale.

fabriquer-luminaire-LEDs-15

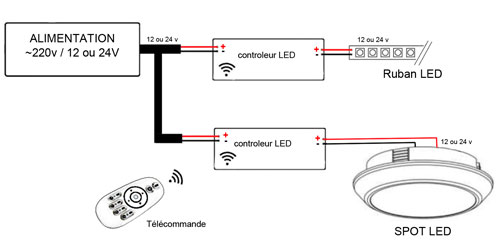

Retrouver le schéma électrique sur le plan

MATÉRIAU

Plaques de parement

Pour les flancs de la suspension, on a utilisé ici de la plinthe en médium de 6 cm (on aperçoit le bord arrondi sur les photos). On peut aussi utiliser du contre-plaqué plus solide et plus léger que le médium.

Pour la solidité de la construction, les plaques vissées sur l'ossature seront coupées dans un matériau plus rigide que le médium, comme du contre-plaqué par exemple.

Baguette plastique

Ici on a utilisé de la baguette en forme de U en PVC de 1,5 cm de large. Elle permet d'isoler électriquement le ruban de LEDs.
On peut aussi mettre des rubans de LED conditionnés dans un profilé. Dans ce cas il ne sera pas nécessaire d'installer les baguettes plastiques. Selon la largueur du profilé, il faudra peut-être adapter le plan, car la largeur de la goulotte où vient se positionner le ruban de LED fait 1,7 cm de large (largeur de la fourrure métallique).

Éclairage

Prendre de préférence un ruban de LED et un spot de bonne intensité lumineuse. Ici nous avons utilisé un spot de 18W et un ruban type 5050 couleur blanc chaud avec une alimentation de 60W.
Idéalement le ruban de LED et le spot sont connectés à des controleurs de LED différents de façon à pouvoir régler l'intensité lumineuse indépendamment. Une télécommande multi-canaux permet de faire les réglages à distance.
Plusieurs variantes sont possibles : LED multi-couleurs, plusieurs petits spots plutôt qu'un grand spot central, contrôle depuis un smartphone ou une enceinte connectée, etc...
