TRUCS & ASTUCES

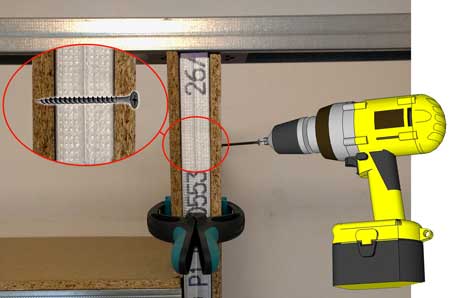

Plaquer les 2 côtés d'un montant

Cette astuce est très utile dans le cas où une des plaques de parement se trouve sur le côté creux du montant.

L'astuce consiste à utiliser des vis suffisamment longues pour traverser la première plaque de parement plus l'épaisseur du montant sans toutefois dépasser de la deuxième plaque de parement. Pour bien fixer l'ensemble, on peut visser des deux cotés.

On évite ainsi d'avoir à installer des petits rails comme décrit ci dessus.
placage-double-1

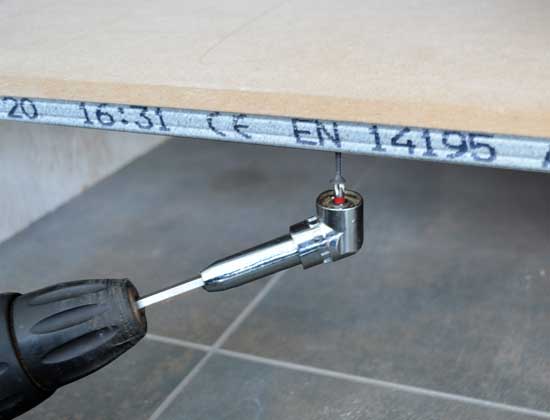

Utiliser un renvoi d'angle

Lorsque l'espace pour visser n'est pas suffisant pour positionner la visseuse, on utilise un renvoi d'angle.

Il s'installe dans le mandrin de la visseuse ce qui permet de déporter l'embout de vissage à environ 90° et d'accéder ainsi à des zones étroites.
renvoi-d'angle-pour-visseuse

Réglage des dimensions

Parce qu'un mur n'est jamais parfaitement droit ou qu'une découpe n'est jamais parfaite, on peut utiliser des lamelles de réglage pour rattraper un niveau ou les dimensions des plaques de parement afin d'ajuster la construction au millimètre près.
lamelle-de-reglage-construction
attention

Afin de pouvoir installer les plaques de parement (notamment la plaque horizontale), ne pas utiliser des lamelles plus larges que les plaques.


Assemblage très rigide

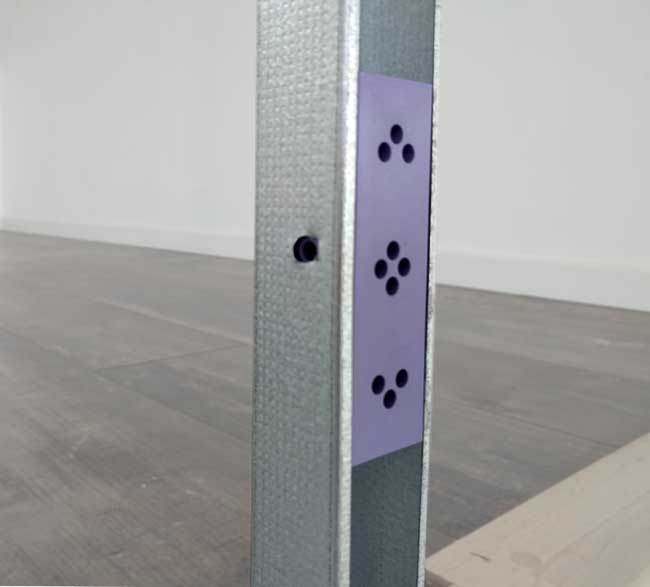

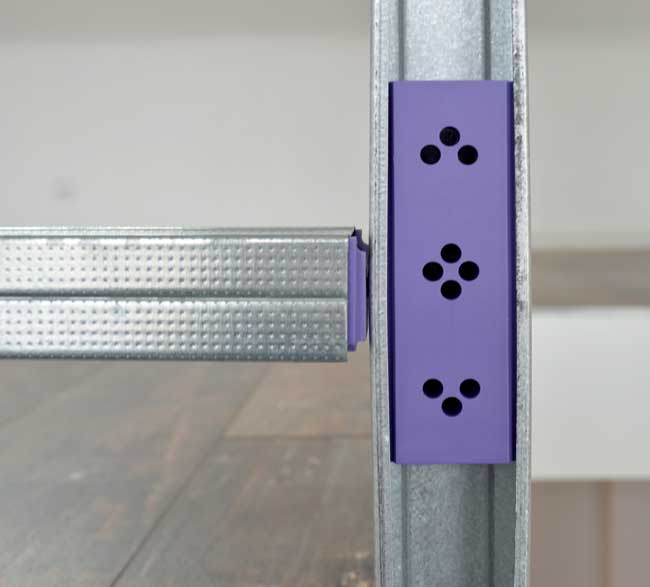

Dans certain cas pour des raisons de solidité ou de rigidité, il est préférable de ne pas couper le montant vertical qui soutient l'ensemble de la construction. Pour créer un assemblage, il suffit de percer le flanc du M48 ce qui permettra d'assembler la petite cale dans la grande cale à travers le montant et de créer ainsi une jonction pour 2 montants.
On percera à un diamètre de 10-12 mm ce qui permettra de faire coulisser la grande cale dans le montant et de bien ajuster les niveaux.

assemblage de 2 montants M48-1
assemblage de 2 montants M48-2

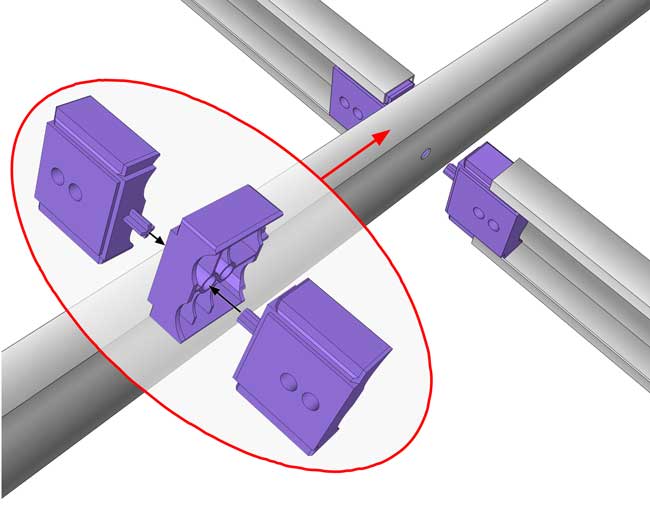

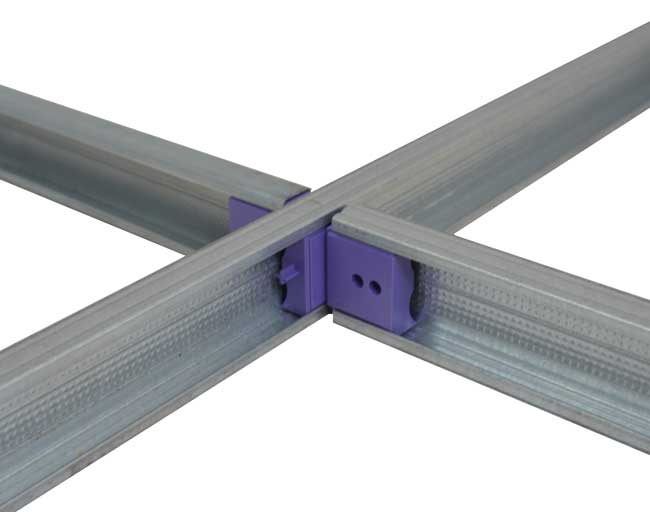

De la même façon, on peut percer un trou dans une fourrure métallique pour créer un assemblage de 3 fourrures en forme de X. Exemple: fabrication d'un grand luminaire

assemblage de 3 fourrures-1
assemblage de 3 fourrures-2

les 3 mini-cales sont assemblées comme représenté sur la photo ci-dessus


Des étagères fines

Pour obtenir des étagères fines, on positionne le profilé métallique sur son côté le plus fin. Avec un montant on obtiendra une épaisseur de 36 mm, avec une fourrure une épaisseure de 17 mm.

Pour fixer le profilé contre le mur, il suffit de le percer de part et d'autre avec un foret de diamètre 4mm, ce qui permet d'insérer d'un côté la vis et de l'autre coté le tournevis. On pourra ainsi visser solidement le profilé dans le mur.
Une astuce consiste à faire le pré-trou de perçage en vissant et dévissant une vis à l'endroit du perçage .

vis a tete plate

On utilise de préférence des vis à tête plate afin de bien immobiliser le profilé contre le mur. Exemple de réalisation.

photo-fabriquer-etagere-design

Des étagères astucieuses

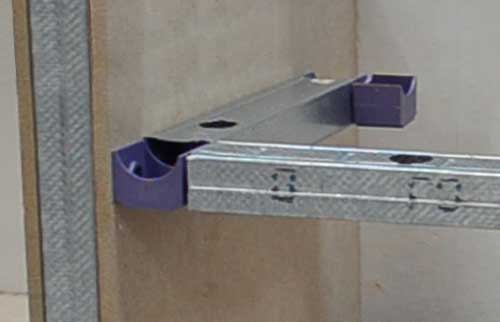

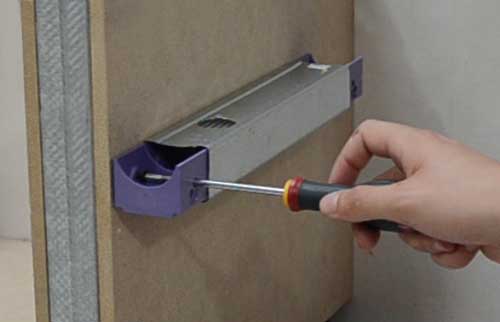

Une utilisation originale des cales Kinook consiste à insérer 2 grandes cales dans un montant et de visser les cales sur un flanc vertical. (Pour plus de résistance, visser dans les montants métalliques). On obtient très rapidement un support à partir duquel on peut créer une étagère horizontale.

photo-fabriquer-etagere-1
photo-fabriquer-etagere-2

Des séparateurs d'étagères

Cette technique permet de

réaliser rapidement une série d'étagères à l'intérieur d'un meuble

, par exemple dans une bibliothèque. De plus, les séparateurs renforcent la construction. On a le choix entre plusieurs épaisseurs :
  • 48 mm (montant positionné sur sa partie la plus large)
  • 36 mm (montant positionné sur sa partie la plus étroite)
  • 17 mm (fourrure métallique)
photo-fabriquer-etagere-bibliotheque

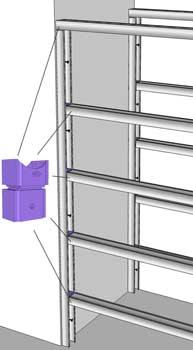

Montage en style large (48 mm)

fabriquer-etageres-dans-bibliotheque-2

On visse un morceau de montant sur la plaque inférieure et on monte l'ossature comme représenté ci dessus.
Notez qu'il faut au préalable insérer une grande cale dans les montants horizontaux pour chaque séparateur d'étagères.

fabriquer-etageres-dans-bibliotheque-3

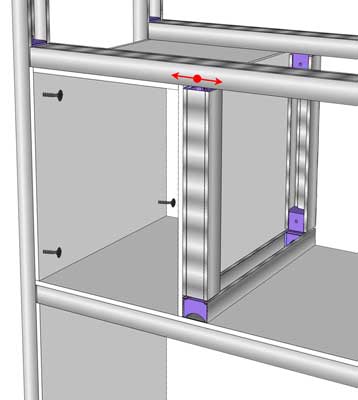

La partie haute de la structure est mobile ce qui permet d'ajuster les plaques afin qu'elles soient bien jointives avant de les visser.

fabriquer-etageres-dans-bibliotheque-1

Comme pour l'aménagement d'un placard, on assemble les montants horizontaux

et verticaux avec 2 petites cales.

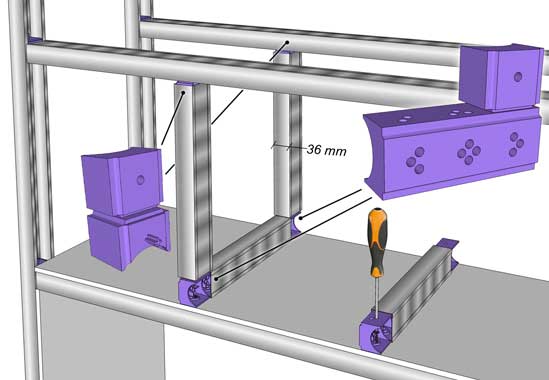

Montage en style étroit (36 mm)

fabriquer-des-etageres

Afin de réduire l'épaisseur, on positionne le montant sur sa partie la plus étroite (36 mm). On utilise 2 grandes cales pour fixer le montant sur la plaque inférieure et on monte l'ossature comme représenté ci-dessus.
L'assemblage sur le montant horizontal supérieur s'effectue avec 2 petites cales.

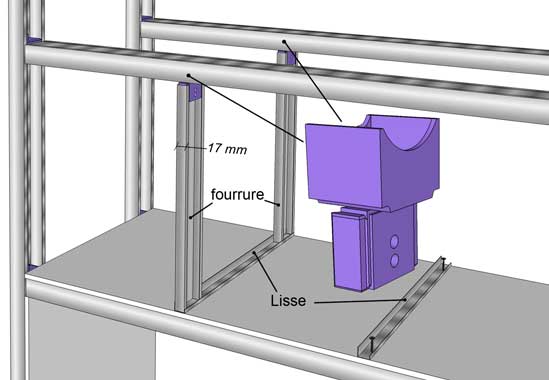

Montage avec fourrures (17 mm)

etageres-fines

Pour des séparateurs encore plus fins, on peut utiliser de la fourrure métallique (17 mm). On fixe de la lisse pour fourrure sur la partie inférieur sur laquelle on vient sertir les fourrures verticales. L'assemblage sur le montant horizontal supérieur s'effectue avec une mini-cale et une petite cale.


Des étagères en angle

Que ce soit pour construire un plan de travail (bureau) dans l'angle d'une pièce ou bien réaliser une étagère en angle, la technique de construction est la suivante:

  1. Fixer les montants sur les 2 murs.
  2. Créer l'ossature métallique.
  3. Visser une plaque en "croisant" de façon à inclure la jonction entre les montants métalliques.
  4. Habiller la construction avec des plaques de parement.
etagere-en-angle-02

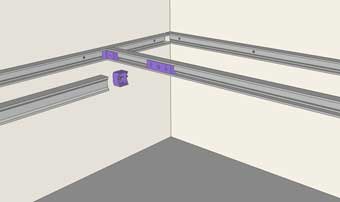

Sur les montants fixés au mur, on assemble 2 montants comme représenté ci-dessus.

etagere-en-angle-03

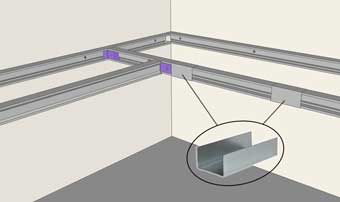

On sertit des petits morceaux de rail afin de créer un point d'appui pour visser les plaques des champs.

etagere-en-angle-04

On visse une première plaque, en incluant la jonction des montants métalliques.

etagere-en-angle-05

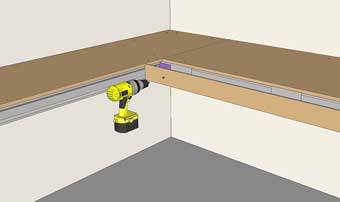

On visse la deuxième plaque et on habille les champs

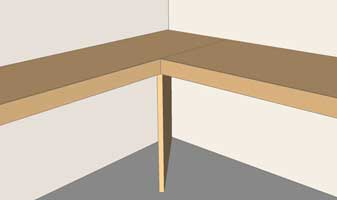

Afin de solidifier encore plus les étagères, on peut:
  • Visser des plaques sur la partie inférieure de l'étagère.
  • Rajouter une plaque verticale afin de créer un point d'appui au sol.

etagere-en-angle-06
etagere-en-angle-07

exemple de réalisation: fabriquer un dressing, aménagement d'un abri de jardin.


Installer un bandeau de Leds

installer un bandeau de led dans le meuble 1
installer un bandeau de led dans le meuble 2

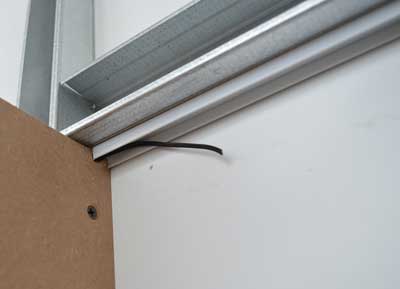

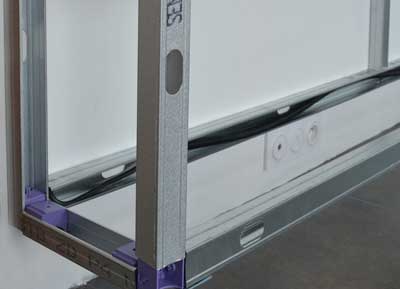

On profite des espaces creux à l'intérieur des montants et entre les plaques de parament pour faire circuler tous les cables

installer un bandeau de led dans le meuble 4
installer un bandeau de led dans le meuble 3

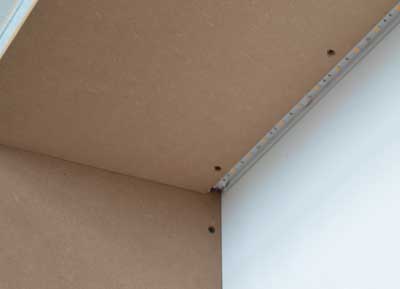

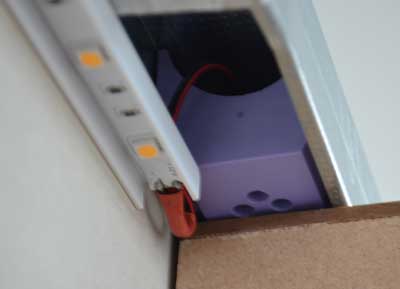

On colle une goulotte en plastique qui accueillera le bandeau de Leds. La plaque de parement viendra masquer la goulotte, les Leds seront ainsi très discrètes

exemple de réalisation: Un meuble TV.


Assemblage simple de 2 montants

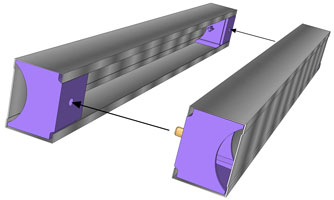

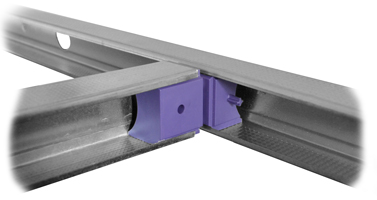

On peut très facilement assembler deux montants métalliques M48 avec 2 cales.

Pour cela, il suffit d'insérer une cale dans chacun des montants. On assemble les deux montants en 'connectant' la petite cale à l'extrémité d'un des montants dans la cale de l'autre montant (photo ci-dessous). assembler-m48
Comme les cales coulissent à l'intérieur des montants, on peut régler très facilement le positionnement. Cette technique peut être utilisée par exemple pour ajouter un montant latéral sur un coffre d'éclairage.

Note: Si on ne peut pas insérer la cale dans le montant, on peut la faire rentrer en écartant les flancs du montant et en poussant la cale comme illustré sur la vidéo ci-contre. Attention à ne pas se pincer les mains !

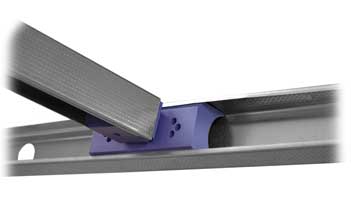

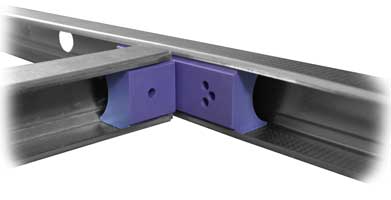

On peut également utiliser une petite et une grande cale, ce qui présente l'avantage de pouvoir positionner le montant soit horizontalement soit verticalement grâce aux nombreux trous de la grande cale.

assemblage-M48-grande-petite-cale

Assemblage avec une petite et une grande cale

assemblage-M48-grande-petite-cale-2

Montant positionné horizontalement


Assembler 2 profilés "dos à dos"

fabriquer-coffrage-placo-4
A l'aide d'une cheville en bois de diamètre 6 mm, on peut assembler 2 profilés (montant ou fourrure) "dos à dos" ce qui peut être très utile pour certaines constructions, comme par example

créer un faux-plafond

ou bien coffrer des tuyaux.

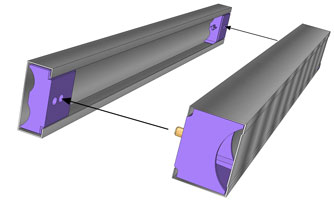

Assemblage de 2 montants

fabriquer-coffrage-placo-1

Assemblage montant/fourrure

fabriquer-coffrage-placo-2
fabriquer-coffrage-placo-3

Exemple de réalisation d'un faux-plafond dans un placard pour coffrer des alimentations et évacuation d'eau.

fabriquer-coffrage-placo-4

Exemple de réalisation d'un coffre d'éclairage de fine épaisseur.


Démonter

Pour déassembler un montage de deux ou plusieurs cales sans les casser, le plus simple et d'introduire un tournevis à la jonction entre les cales et de faire levier pour écarter les cales l'une de l'autre.

Utiliser des petits morceaux de rails

Selon le positionnement des montants, on peut se retrouver sur la partie "creuse" du montant pour visser une plaque de parement. Afin de créer un point d'appui (et de vissage) pour la plaque, on viendra sertir un petit morceau de rail (standard type R48) comme représenté sur la vidéo ci-dessous. Une autre option, consiste à utiliser des vis plus longues comme expliqué un peu plus bas.

bloquer-structure-metallique

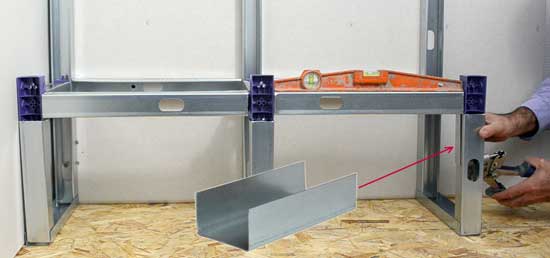

On peut également utiliser un petit morceau de rail pour "immobiliser" la structure une fois les niveaux réglés et avant de fixer les plaques de parement.


Construction adossée à un mur

Pour les constructions adossées à un mur, on commence par tracer l'empreinte de la construction sur le mur. Cela permettra de bien visualiser les proportions et corriger le dessin si besoin.

On fixe ensuite les montants métalliques au mur. Un traçage précis assurera une bonne verticalité et horizontalité de ces montants, un bon début pour une construction réussie.

Localiser les profilés métalliques

Grâce à ce petit détecteur, on peut facilement localiser les montants ou fourrures métalliques à l'intérieur d'une cloison ou d'un mur pour y fixer solidement un cadre ou bien y visser l'ossature d'un coffre d'éclairage ou de toute autre construction.
Généralement les profilés sont espacés de 60cm.

Des étagères réglables

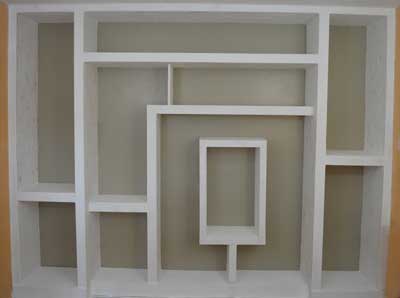

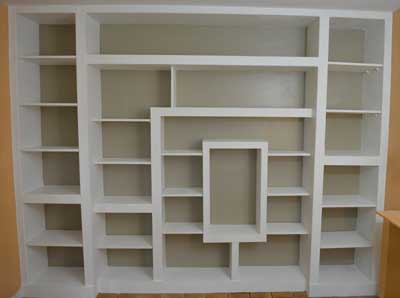

Lors de la réalisation d'une bibliothèque ou d'un meuble intégré, il peut être intéressant d'y incorporer des étagères que l'on pourra régler en hauteur comme représenté sur les 2 photos ci dessous.

Bibliothèque-avec-grands-caissons
bibliotheque avec etageres reglables
etagere-reglable-taquet

Taquets d'étagère

La technique utilisé sur la grande bibliothèque ci-dessus consiste à percer les flans verticaux de la bibliothèque afin d'y insérer des petits taquets sur lesquelles viendront s'appuyer les étagères.

Les flans devront être dans un matériau résistant (bois, mélaminé, médium, etc ...), le placo n'étant pas assez solide.

etagere-reglable-cremaillere

Tasseau crémaillère

On installe des tasseaux en forme de crémaillère sur les flancs verticaux de la bibliothèque. On coupe ensuite des petits morceaux dans un tasseau en bois carré de façon à ce qu'ils s'appuient dans les encoches des crémaillères. Ces petits morceaux de bois supportent les étagères et s'installent facilement à l'emplacement désiré (photo ci-contre).


Des étagères toutes simples

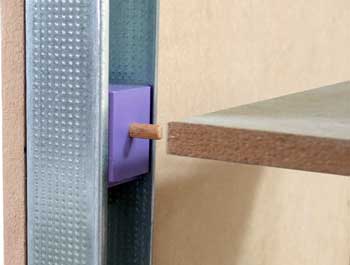

Une astuce consiste à installer des petites (ou grandes) cales dans les montants verticaux et à utiliser une cheville en bois de 6 mm qui assemblera l'étagère avec les cales (étagère percée aux 4 coins afin d'accueillir la cheville).

L'avantage de cette technique c'est qu'on peut ajuster la hauteur et le niveau de l'étagère avant de la bloquer. Il existe plusieurs options pour bloquer l'étagère :

  • Mettre une vis dans la petite cale (à travers le montant vertical).
  • Pincer ou entailler le montant vertical pour empêcher la petite cale de coulisser vers le bas.
  • Sertir un petit morceau de rail sur le montant vertical.

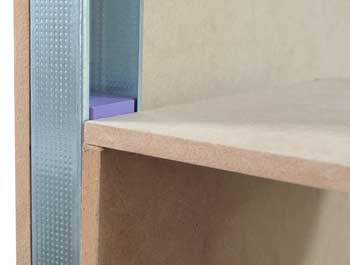

  • Rajouter une plaque de parement verticale (photo ci-dessous). Cette option apportera plus de solidité à l'étagère et permettra également d'habiller la structure métallique.
photo-comment-fixer-etagère-1
photo-comment-fixer-etagère-2
