STYLEZ VOTRE INTÉRIEUR

BIEN PRÉPARER SON PROJET

Les profilés métalliques

Ce sont les profilés utilisés pour la

construction de cloisons ou plafonds en plaques de plâtre

.

Ils sont disponibles en différentes longueurs généralement de 2,40 à 3,00 m (ou plus). On les trouve facilement dans la cour des matériaux des grandes surfaces de bricolage ou dans les négoces en matériaux.
Il existe plusieurs largeurs: 48mm, 70mm, 100mm, la plus courante est la 48mm, c'est celle que nous utilisons avec le système Kinook

Les profilés se coupent facilement à l'aide d'une grignoteuse ou d'une cisaille à tole.

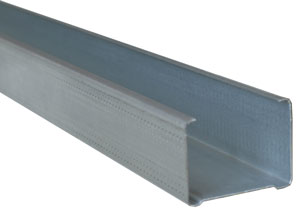

Le montant (M48)


montant-M48

Le montant métallique est le profilé le plus utilisé pour les constructions à base de cales Kinook.
Consultez notre tableau de compatibilité pour choisir un montant 100% compatible avec le système Kinook.
Référence : M48 (M comme Montant, 48 pour 48 mm)

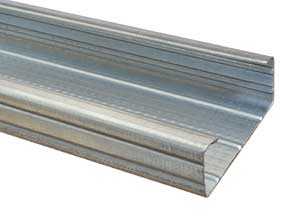

La fourrure


fourrure-metallique

La fourrure permet de créer des ossatures fines car elle ne fait que 17mm d'épaisseur. On l'utilise avec la mini-cale.

Référence : F47 ou F530 (PlacoStil®)

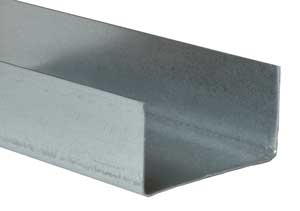

Le rail (R48)


Rail-R48

Moins utilisé que les montants pour les constructions Kinook. On peut cependant en avoir besoin pour créer un point d'appui pour les plaques de parement. Référence: R48 (R comme Rail)


Les plaques de parement

Elles servent à "habiller" la structure métallique et peuvent être en plâtre, médium (MDF), Fermacell, bois ou tout autre matériau.

L'épaisseur et le matériau de la plaque de parement est importante tant pour la solidité que pour l'aspect esthétique. On dimensionne les plaques de parement afin de donner une solidité à la construction selon l'usage qui lui est destiné, on utilisera par exemple du médium ou du contre-plaqué pour les étagères d'une bibliothèque supportant de nombreux livres.

On peut utiliser des matériaux différents sur la même construction, par exemple du bois sur le dessus des étagères (plus résistant) et de la plaque de plâtre sur les flancs.

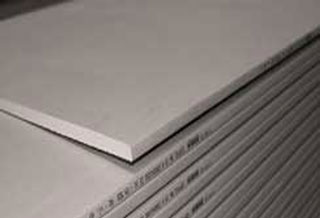

La plaque de plâtre:


contreplaqué

Très facile à découper et bon marché, par contre elle est relativement fragile.

On la trouve en différentes épaisseurs, les plus courantes sont le BA13 (13 mm), le BA10 (10 mm) et le BA6 (6mm).

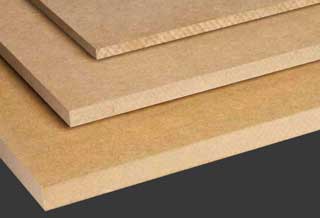

Le médium ou MDF :


mélaminé

Facile à découper, il est plus solide que la plaque de plâtre et apporte une jolie finition bien lisse.

Il convient très bien à la fabrication de meubles. Coupé en bandes étroites, on l'utilise pour plaquer les champs.

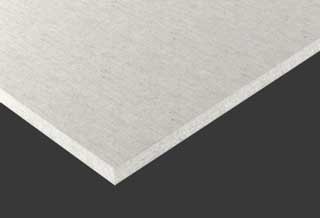

Le Fermacell :


Tasseau-ou-Plinthe

Composé de plâtre et de fibres de cellulose issues du recyclage, ce qui lui donne une meilleure résistante aux chocs et à la charge que la plaque de plâtre.

On le coupe avec une scie ou au cutter. Peut être utilisé en milieu humide.

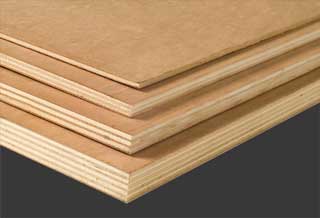

Le contreplaqué :

contreplaqué

Constitué de feuilles de bois, il est plus solide que le mélaminé ou le médium. Il peut être peint ou verni.

Il conviendra pour la fabrication de constructions solides ou pour une finition vernie.

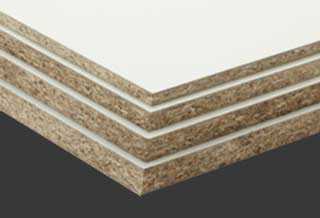

Le mélaminé :

mélaminé

C'est un panneau d'aggloméré recouvert d'un revêtement dur et résistant. Le revêtement existe en plusieurs teintes et apporte une jolie finition bien lisse.
Il convient très bien à la fabrication d'étagères comme cette bibliothèque.

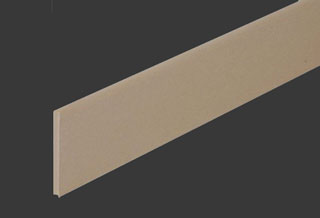

Tasseau ou Plinthe

Tasseau-ou-Plinthe

On les utilise pour plaquer les champs de la constructions afin de masquer complètement les profilés métalliques.

Voir notre rubrique: plaquer les champs.

Et aussi

Vis auto-perforantes

vis-placo

Elles permettent de fixer les plaques de parement dans les profilés métalliques.

Les plus utilisées font 25-35 mm de long (selon l'épaisseur des plaques).

Colle

colle-map

Colle à bois, plâtre, medium, etc. que l'on choisit selon la matériau de la plaque de parement.

Enduit de finition

enduit-de-finition

Appelé aussi enduit de lissage, on l'utilise pour obtenir un aspect bien lisse. Plus de détails, dans notre rubrique finition.

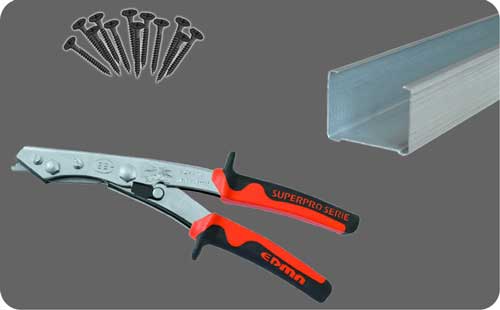

Outils

outils-bricolage
Nous avons sélectionné quelques

outils utiles et de bonne qualité pour vos constructions

à base de Kinook.

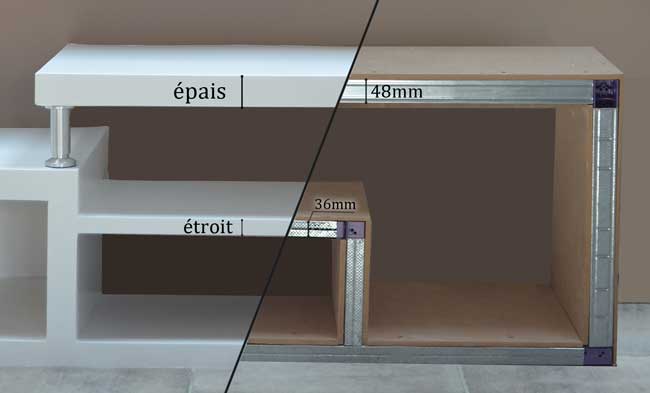

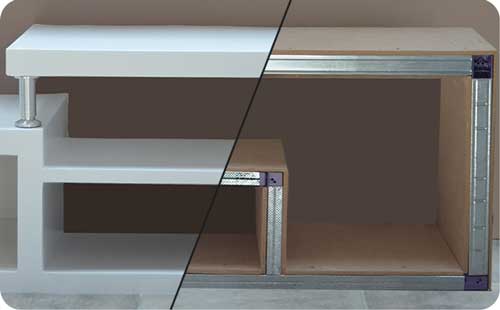

Style de montage

montant-M48

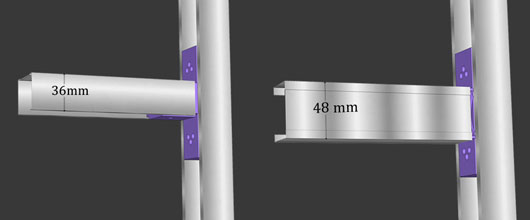

Les montants M48 sont rectangulaires: 48x36mm

On va utiliser ces 2 dimensions pour créer des constructions plus ou moins épaisses selon le besoin.
Pour cela on positionne le montant soit sur sa face la plus large (48 mm) soit sur sa face la plus étroite (36 mm)
montage-montant-M48
epaisseur-etagere-large
etagere-epaisse
etagere-etroite

Les nombreux trous dans la grande cale permettent de connecter la petite cale de façon à positionner les montants métalliques sur les deux dimensions (48 et 36mm). On peut ainsi créer une grande variété d'assemblages (profils). Plus de détails sur la page: profils Kinook ou sur cette petite vidéo.

fourrure-F47

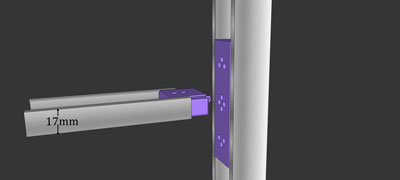

Pour des constructions encore plus fines, on peut utiliser de la fourrure métallique qui ne fait que 17 mm d'épaisseur. La fourrure s'utilise avec les mini-cales Kinook
montage-montant-fourrure-metallique

L'épaisseur des plaques de parement influera sur l'épaisseur totale de la construction.
Par exemple, pour une épaisseur faible, choisir des plaques de parement de 5 ou 6mm d'épaisseur.

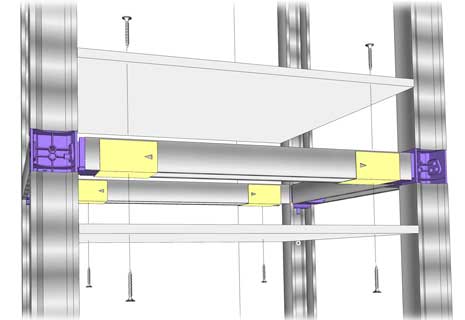

Lorsque la petite dimension (36mm) d'un montant est utilisée, il faudra éventuellement prévoir des petits morceaux de rail (en jaune ci-contre) afin de pouvoir fixer la plaque de parement inférieure. Ou bien prévoir de visser simultanément les plaques de chaque coté, comme expliqué sur la page trucs & astuces.
fabriquer-étagère

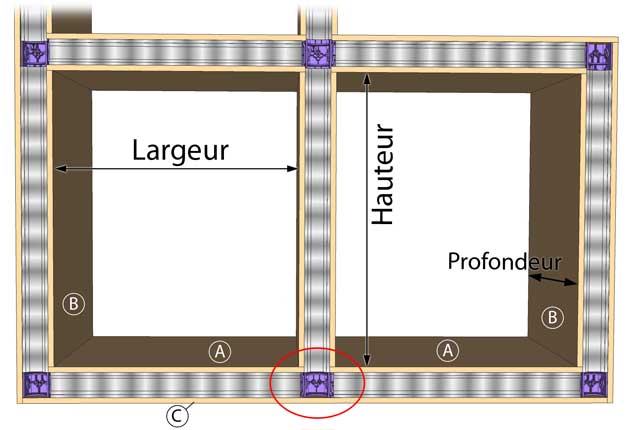

Dimensionner les plaques de parement

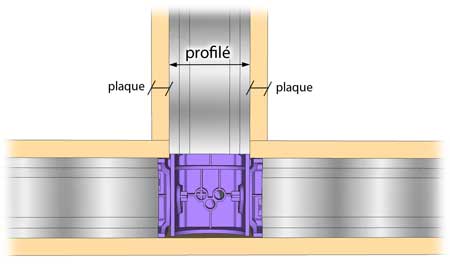

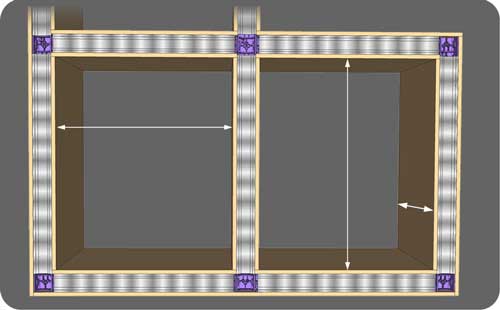

Pour le dimensionnement des plaques de parement, il faut prendre en compte l'épaisseur des plaques, ainsi que la largeur des profilés métalliques: 48 mm ou 36 mm selon le positionnement du montant (ou 17 mm dans le cas d'utilisation d'une fourrure).

meuble-sur-mesure-zoom
meuble-sur-mesure

A : (Largeur + 2 x épaisseur des plaques) X Profondeur B : Hauteur X Profondeur
C : (2 x Largeur + 3 x épaisseur des montants + 4 x épaisseur des plaques) X Profondeur

Pour les construction compliquées, le plus simple est de dessiner un petit schéma afin de bien visualiser le positionnement des plaques et des montants.


Dimensionner les profilés métalliques

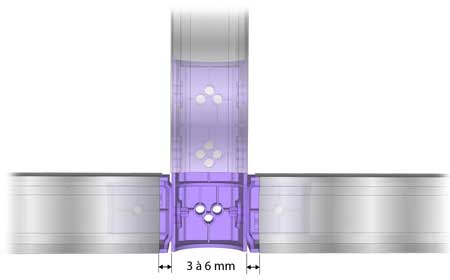

On coupe les profilés métalliques (montant ou fourrure) un peu plus court que la dimension de l'ossature afin d'avoir de la marge pour ajuster les plaques de parement bien à fleur des montants.

meuble-ossature-zoom

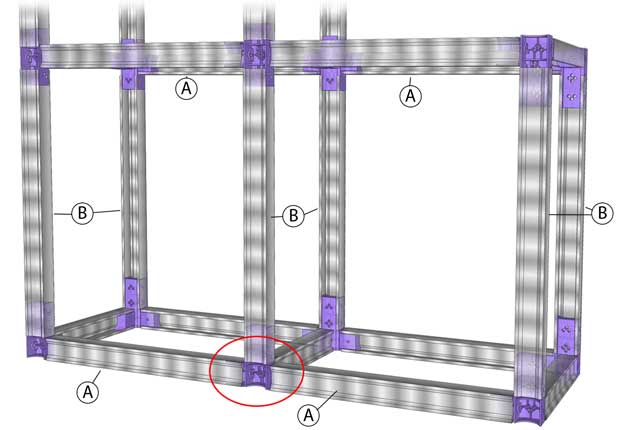

Couper le profilé à la dimension de l'ossature moins 6 à 12 mm (3 à 6 mm pour chaque extrémité)


Note: Pour des profilés courts (50 cm) on prendra une marge de 3 mm. Plus le profilé est long, plus on prendra une marge importante. Par exemple pour un profilé de 2 mètres, on prendra une marge de 6 mm.

fabriquer-meuble-sur-mesure

En reprenant l'exemple ci dessus, les dimensions des montants seront:
A : Largeur + 2 fois épaisseur des plaques moins 6 à 12 mm
B : Hauteur + 2 fois épaisseur des plaques moins 6 à 12 mm

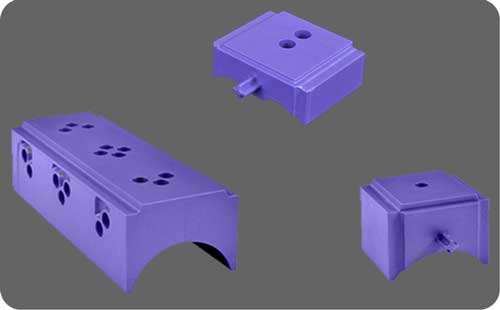

Estimer les cales nécessaires

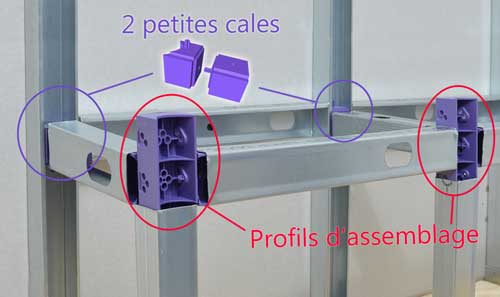

Pour les constructions s'adossant à un mur, on utilise 2 petites cales pour relier l'ossature métallique aux montants fixés au mur. Détails et petite vidéo explicative sur la page trucs & astuces.

Les autres jonctions sont réalisées avec 1 grande cale + 2 ou 3 petites cales: Profils d'assemblage.
exemple-structure-metallique-bibliotheque-en-placo

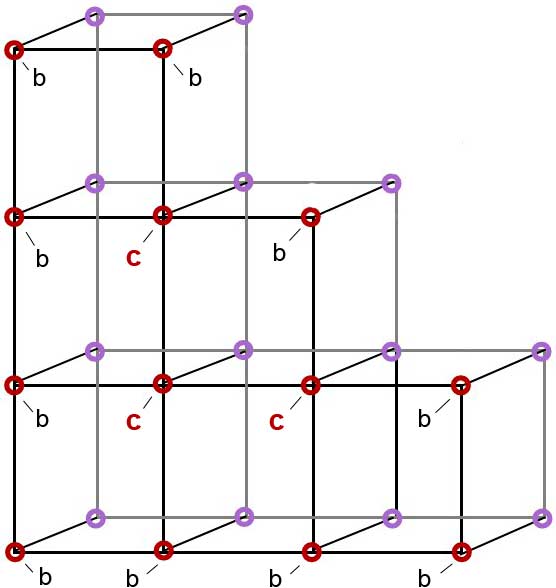

Faire un croquis et entourez les jonctions

Exemple d'une construction adossée à un mur


La structure du meuble à réaliser

comporte 26 jonctions:
- 13 connections avec les montants fixés au mur
- 13 Profils d'assemblage (b ou c)

Pour les profils de type b* (b comme bord): 1 grande + 2 petites cales
Pour les profils de type c** (c comme centre): 1 grande + 3 petites cales

Grandes cales :
10 type b + 3 type c soit 13 grandes cales

Petites cales :
13x2 petites cales +10x2 type b + 3x3 type c soit 55 petites cales

* Les profils de type b s'utilisent pour les jonctions de 3 ou 4 montants
** Les profils de type c s'utilisent pour les jonctions de 5 montants
fabriquer-bibliotheque-placo

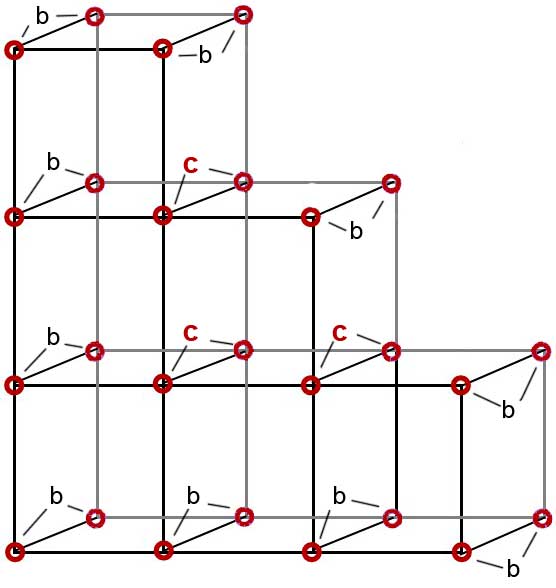

Exemple de

construction non-adossée à un mur


construction identique à celle ci-dessus, par contre, le meuble n'est pas adossé à un mur

Grandes cales :
20 type b + 6 type c soit 26 grandes cales

Petites cales :
20x2 type b + 6x3 type c soit 58 grandes cales
fabriquer-bibliotheque-avec-kinook
